一、產品概述
RZ9681 型通信原理實驗平臺，是為適應當前通信理論教學及實驗教學的的發展趨勢，精心研發的新一代現代通信技術實驗平臺。該平臺不僅具備完成常規實驗的功能，還結合了實驗教學的工程化，實驗設備的網絡化，課堂教學的智能化幾大趨勢，為此系統專門配置了實驗二次開發工具，手機 APP 軟件，可以滿足通信電子相關專業教師和學生完成實驗教學，通信技術研究，創新開發實訓等多方面的應用。
實驗平臺不僅在功能上進行的革命性的改進，在結構上也重新進行了設計，該實驗平臺在結構上具備以下特點：
1、采用主控系統+實驗模塊形式的模塊化實驗平臺，方便擴展，維護升級；實驗平臺采用一體化開模工藝，結構設計合理，整體協調美觀；
2、實驗模塊通過觸點式（參考充電樁接口）電源及通信總線，不需接插件，更換方便，性能穩定可靠；
3、每個模塊均用翻蓋式有機玻璃保護，不用螺絲固定，操作便捷。并且配備專用鎖具，可以防止模塊隨意更換；
4、為便于實驗測量，所有實驗測量孔均為鉚孔和測量針相組合的形式進行放置，可以便于連線和示波器的測量。
二、產品圖片
現代通信技術實驗平臺實物圖
三、系統特性
1、實驗平臺采用智能系統設計理念，內置基于 Linux+QT 和 7 寸 TFT 彩色液晶的人機對話窗口；所有模塊均采用 ARM Cortex-M4+FPGA 結構，所有實驗均能二次開發；
2、基于操作系統的人機交互界面友好；獨創通信原理在線考核系統；實驗系統兼顧了課程教學原理實驗與實際無線通信開發實訓需求；
3、實驗模塊參數改變、信號切換等均采用當今最先進的數字器件（數字電位器、高速電子開關、編碼開關、可編程放大器等）；系統內嵌全功能誤碼儀，能實時測試不同通信系統性能，對比優劣；
4、信源編碼與時分復用過程可視化，增強學生對信源編碼各知識點的理解； 配套基于 BS 架構的現代通信技術實驗平臺的實驗操作仿真軟件，學生能在客戶端瀏覽器完成實物實驗全過程仿真操作。
四、實驗場景設置
抽樣定理原理框圖

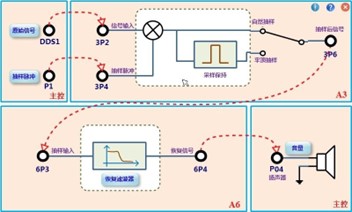

抽樣定理實驗框圖

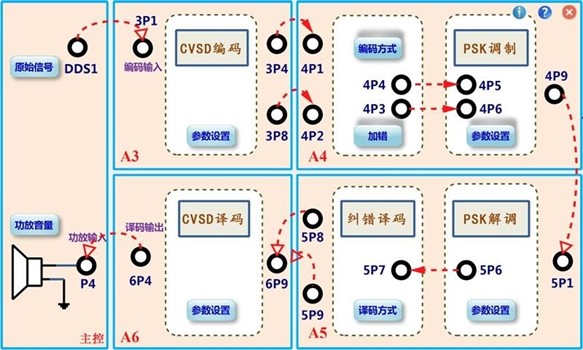

帶通信系統
數字調制通信系統

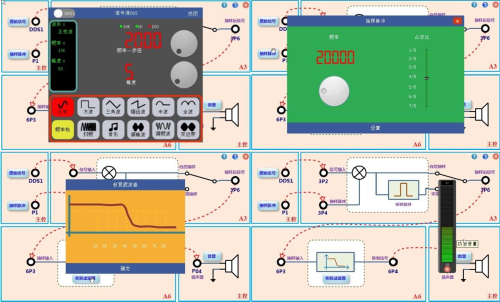

連續載波頻率調節

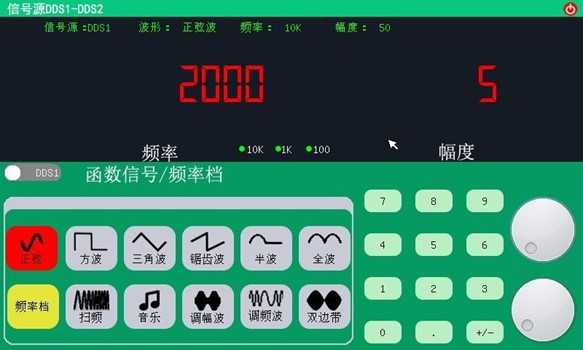

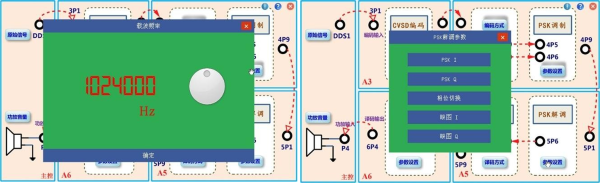

信號設置界面

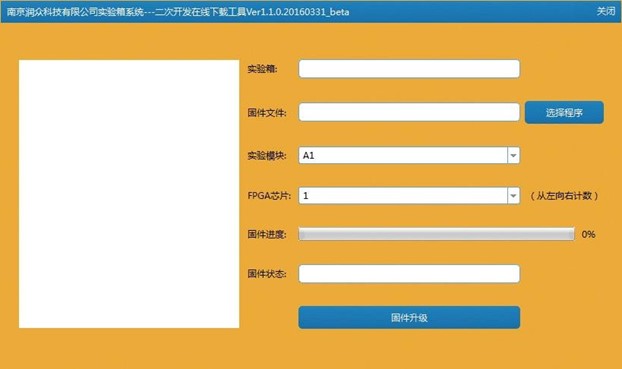

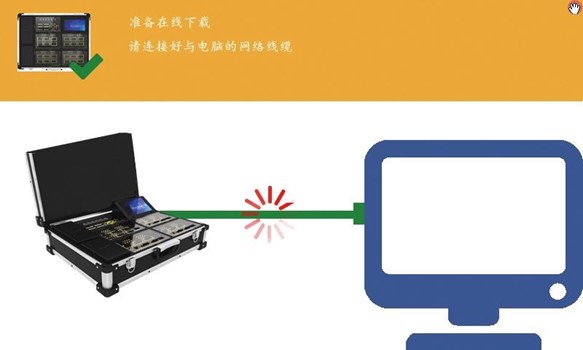

固件升級與二次開發界面
二次開發軟件定向加載
手機 APP 軟件界
誤碼儀界面

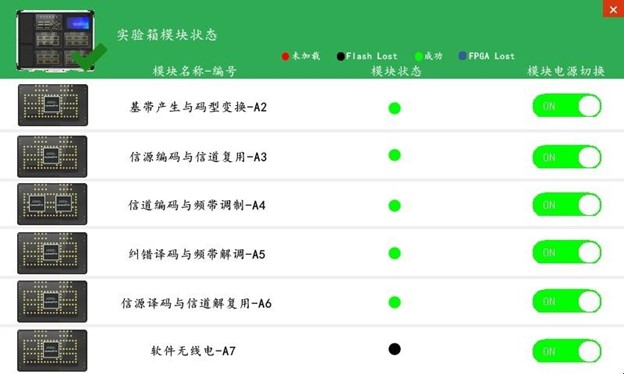

模塊在位檢測與電源控制

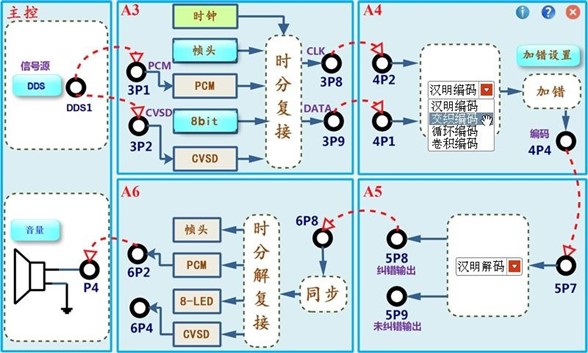

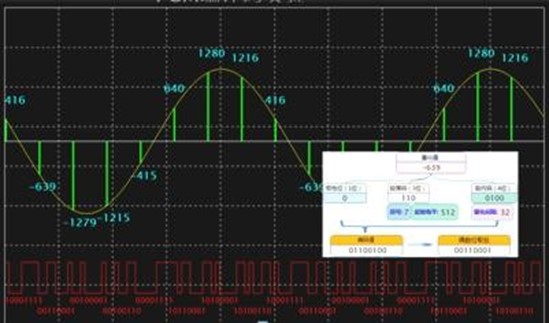

信源編碼界面（PCM）
四、原理與操作仿真界面

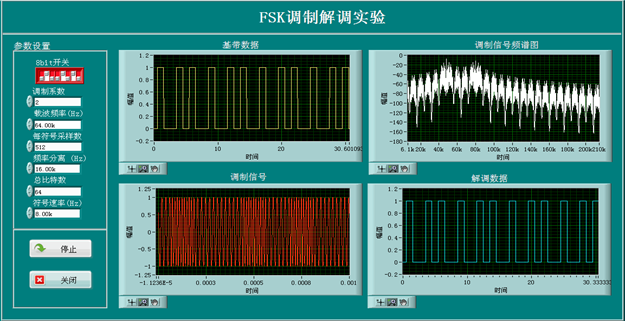

原理仿真

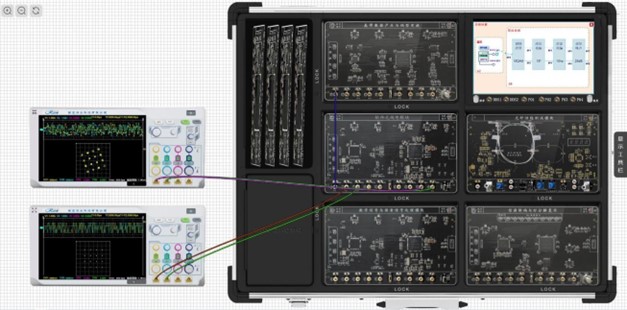

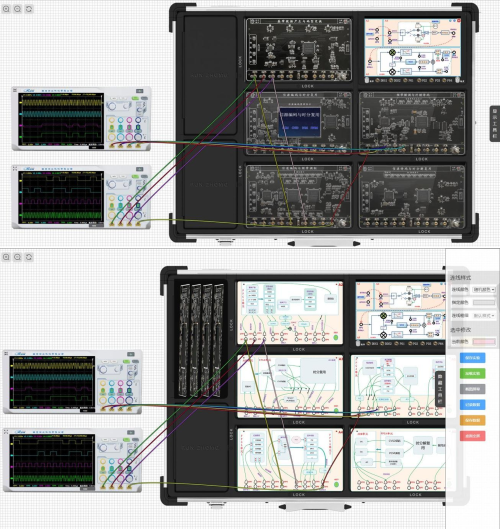

虛擬實體仿真界面
新型：TFT 液晶框圖顯示、硬件資源全開放、模塊功能可重構、APP 故障設置、APP 缺省參數恢復、調制載頻連續可調；
典型用戶：吉林大學、東北大學、天津大學、山東大學、武漢大學、東南大學、南京大學、江南大學、同濟大學、深圳大學、西安電子科技大學、西安郵電大學、杭州電子科技大學武漢理工大學、陸工大、空工大、航天工程、信工大、海航、裝甲兵、空航等等；
