RZ8682數字信號處理實驗箱主要用于滿足學生完成DSP應用、數字信號處理開發實驗；實驗平臺模塊化結構，增加硬件設計開發功能，各硬件模塊對學生完全開放，DSP和外設間的通信總線、控制總線均懸空，學生需通過連線設計相應硬件后才能進行軟件開發，此功能對培養學生分折問題解決問題能力非常有幫助。

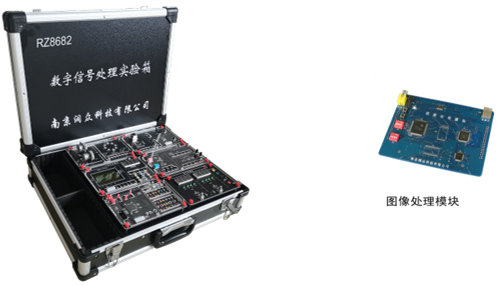

一、產品圖片
二、產品特點
1、既能完成《DSP原理與應用》和《數字信號處理》實驗，《圖像處理實驗》，又能與通信技術相結合完成基于DSP的軟件無線電等通信課程實驗。
2、采用雙CPU，DSP應用與數字信號處理實驗以TI的16位定點TMS320C5416為該實驗裝置的主體芯片；圖像處理以TMS320C5509該圖像處理的主體芯片。
3、DSP總線引至主板的擴展口，學生可在配備的開發板上做開發性實驗。
4、系統所有的硬件資源對用戶完全開放，即所有外設控制信號懸空，學生必須通過自行連線設計硬件接口后，才能進行特殊的功能擴展或開發自己的課題以及軟件硬件的二次開發實驗。
5、DSP模塊可配5000系列也可選2000系列；
三、系統組成
1、DSP模塊模塊（TMS320VC5416、或 TMS320F28335），配套128K隨機存貯器、DSP不同存貯空間尋址譯碼電路、中斷產生電路、IO口和緩沖串口開放接口區等。
2、A/D、D/A與語音處理模塊 3、通信接口開模塊（USB、網口）；
4、人機對話模塊； 5、雙路函數信號源（方波、三角波、正弦波）；
6、電機與跑碼燈模塊；
7、圖像壓縮解壓擴展模塊（TMS320VC5509），配套攝像頭、網口口，能在后臺PC端觀察采集與處理后的圖像；

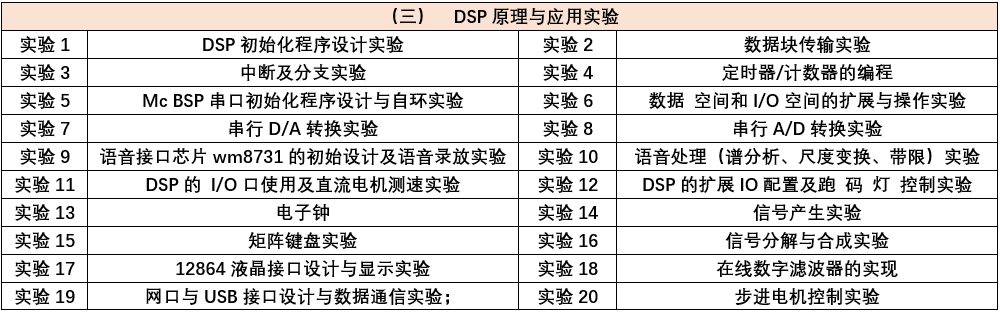

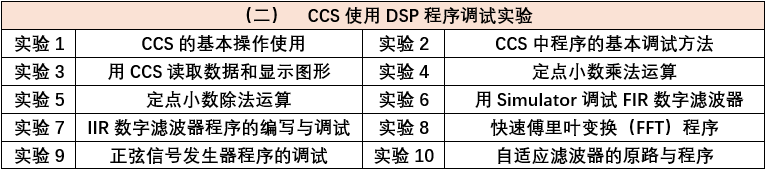

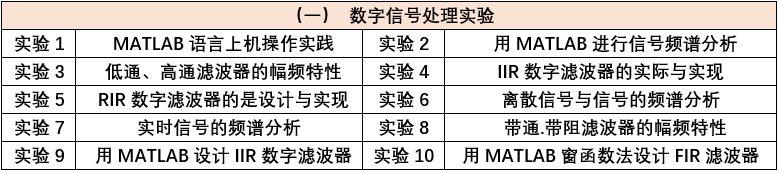

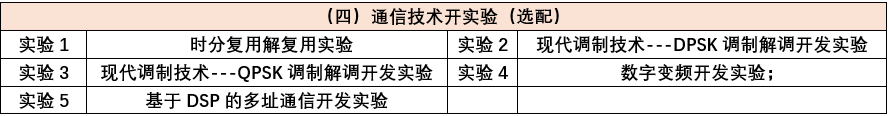

四、實驗項目

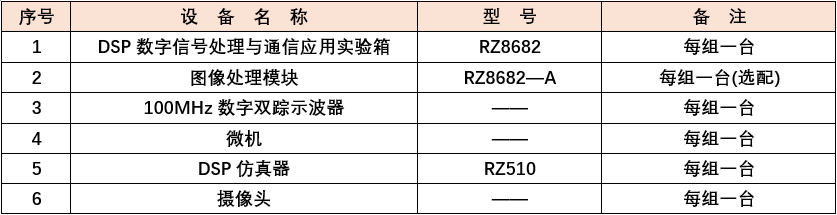

五、配置儀器
注：需要完整解決方案或申請<試用賬號>，請致電我公司（025-84585075）或發郵件到[email protected]獲取。
