一、產品概述
射頻與通信電子線路是電子信息與通信工程專業兩門非常重要的基礎課程,兩者都研究信號傳輸?shù)耐暾?。盡管兩者研究的傳輸系統信號頻段不同,但兩個系統的原理及電路的功能是基本一致,因此將射頻與通信電子線路兩門課程實驗綜合在一個平臺上,對學生由淺入深理解基本概念,掌握電路基本原理和不同頻段電路設計方法與關注重點等技能,訓練系統構建與統調中復雜工程問題分析與解決能力等都非常有幫助。
二、實驗平臺
為適應學生實驗,“射頻與通信電子線路實驗系統”在構建射頻通信系統前提下,盡可能將系統單元電路模塊化,目的是使學生能清晰了解系統架構、便捷電路調測。
平臺設計重點:能完成兩門課程各自基本的實驗;能將兩門課程主要實驗?zāi)K貫穿成一個完整的從基帶信號變頻至UHF信號,學生能自主完成電路系統實驗。
平臺設計結構:實驗平臺擬分兩層,底層主要存放測試儀器,上層配置高頻和射頻電路實驗單元,2組收發天線置于平臺頂部。

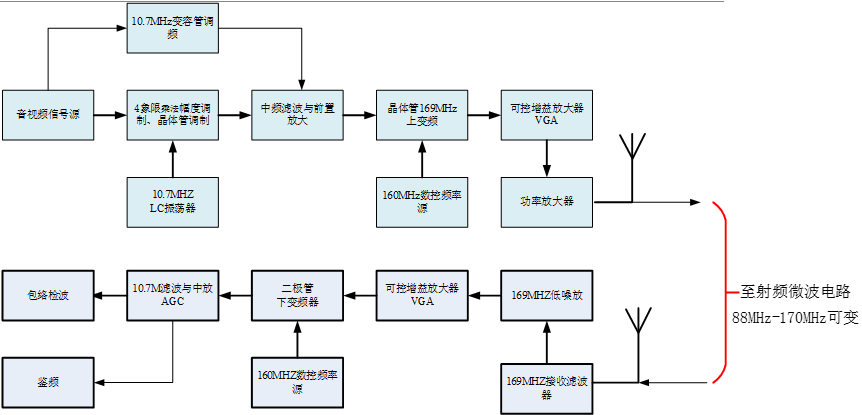

通信電子線路實驗單元框圖

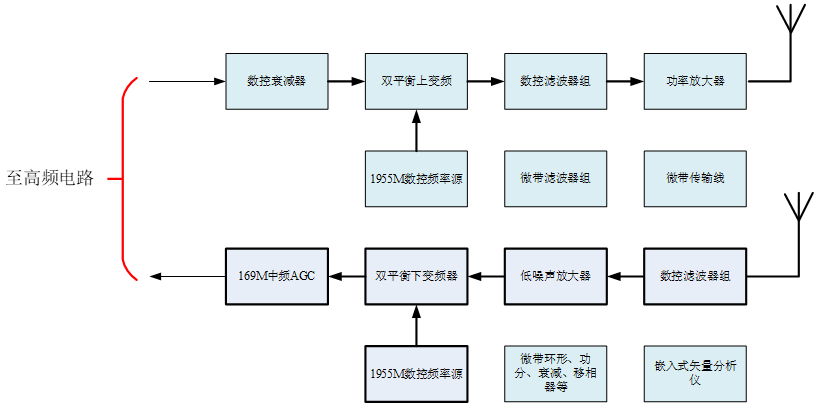

射頻微波實驗單元框圖

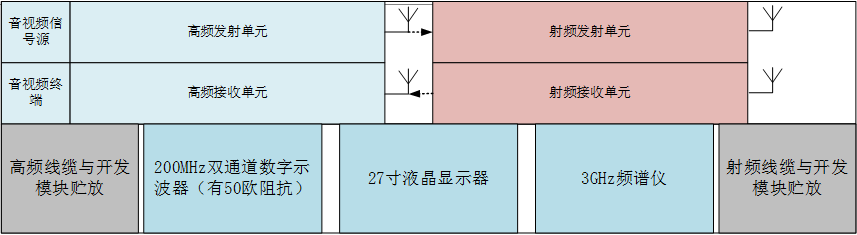

擬定制實驗臺架構

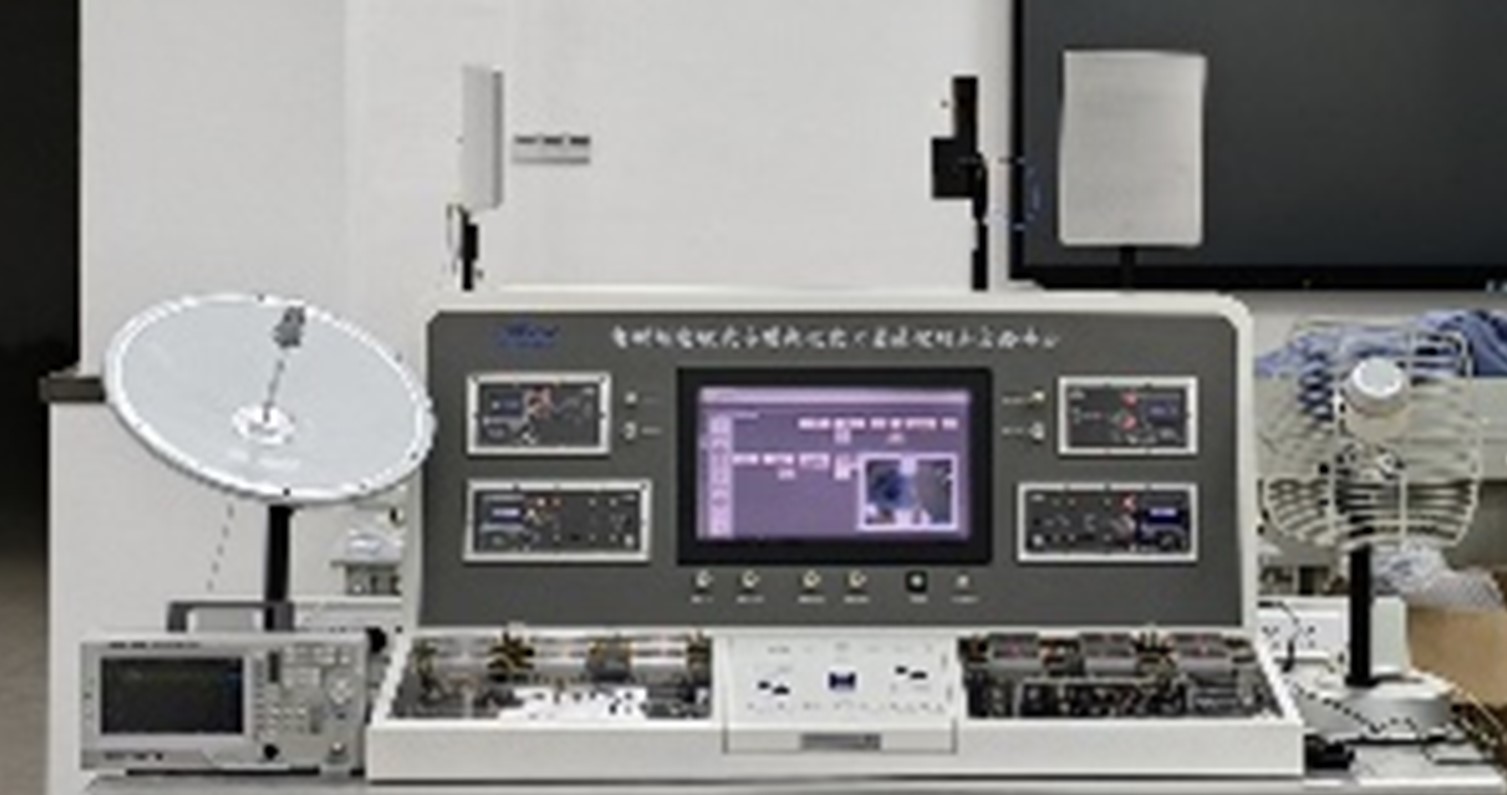

現有設備(參考)
實驗平臺(參考)
