一、系統介紹
1.1 總體介紹
1.采用全新的移動網絡架構，可以適配當前主流的 4G&5G 的網絡，可擴展 5G 網絡的 SA 組網結構，能體現當前移動通信網的主流框架，以真實的移動通信網為模型，配備獨立的核心網，基帶處理單元，射頻拉遠單元，系統網管單元以及移動終端。

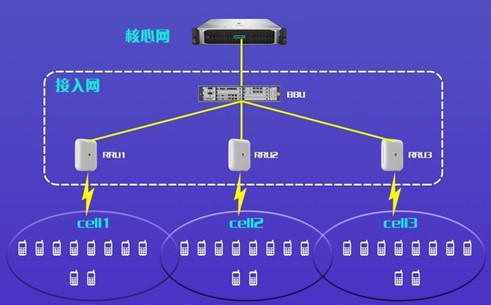

系統網絡架構
2.整個網絡采用 4G/5G 的標準化網絡架構；
3.移動終端實驗平臺（UE）在完成移動原理實驗的同時應能將各模塊級聯起來構成一個模擬手機，學生可測試各級信號，能觀測移動終端的突發信號。
4.整個移動網的運行狀況，移動用戶的身份識別，移動用戶位置識別、位置登記、位置更新，各終端是否入網、實時狀態、主被叫號碼、通話時長，各基站的信道占用狀況，漫游狀況等均能由移動交換機的HLR、VLR 管理。
5.移動終端通過無線方式接入網絡，在網絡中可完成完成移動終端與移動基站間的 attach， Detach，小區切換實驗、移動終端漫游實驗，并可分析其信令流程。
6.系統內置有獨立的移動通信模塊，支持 TD-LTE/TD-SCDMA/GGE/5G 等多種 2G/3G/4G/5G 通信標準，基于該模塊學生可以開發智能手機（可完成呼叫通話、短信收發、號碼存貯管理、高速數據業務承載等）；提供商用移動終端和移動基站間參數解析和信令解析軟件；能實時跟蹤移。
7.動終端和基站之間的通信狀態，捕獲其信令，分析其通信流程；
1.2 移動終端設備
移動終端實驗箱既能完成移動通信原理實驗又能作為一個移動終端進行手機的系統實驗，支持以下實驗內容：
移動終端
支持物理層的信源編譯碼，語音的壓縮編碼，信道編碼，數字調制解調等實驗內容；
集成的全網移動模塊支持 AT 指令解析，AT 語音通話，AT 短消息，AT 上網等實驗流程；
支持移動通信過程中對應的 Attach，Detach，paging，主被叫等信令流程；
支持用戶手動注冊和自動注冊模式，方便用戶進行終端注冊流程的研究；

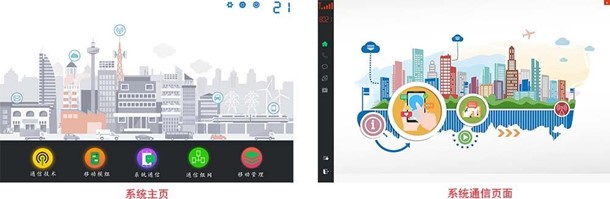

系統主頁

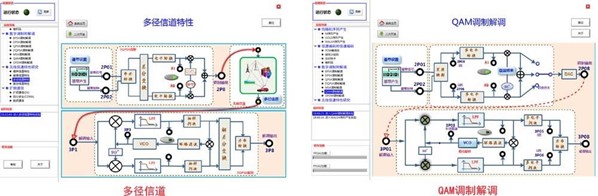

物理層算法驗證

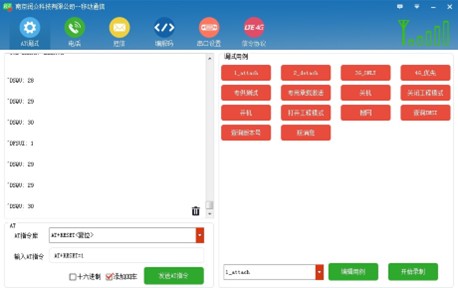

AT 指 令

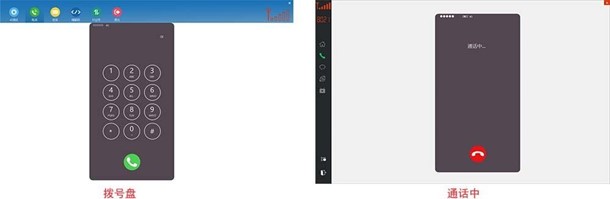

語音呼叫實驗

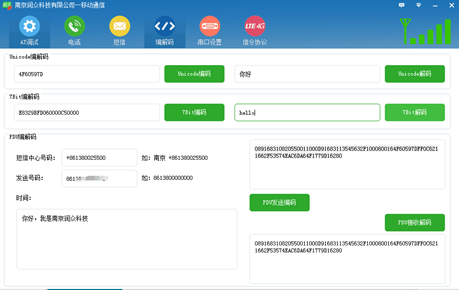

短消息解析及發送
1.3移動基站的介紹
移動基帶處理單元
移動基帶處理單元
移動基帶處理單元主要負責移動網絡的接納控制、擁塞控制、UE 準入控制、負載檢測、ICIC 等無線資源管理功能；支持自配置、自優化功能，可實現快速簡單的開站和維護；采用扁平化的方式，上端通過網口和核心網進行通信，下端通過專用接口連接移動射頻拉遠單元。
1.4射頻單元
移動射頻單元
1.5核心網設備
移動核心網采用通用的X86服務器（硬件）+核心網服務（軟件）的結構，可方便部署，靈活升級：
移動核心網
二、5G 移動通信仿真系統
1.5G 組網拓撲搭建

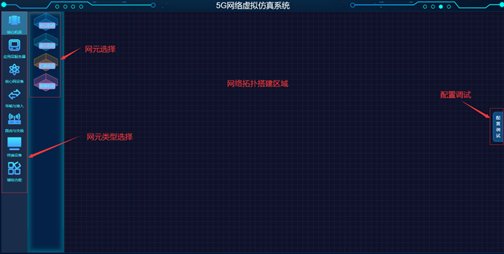

5G移動網絡仿真系統為B/S架構系統，可以通過瀏覽器網頁登錄系統。進入系統后可以看到整個仿真頁面，包含網元類型選擇區域，網元選擇區域，網絡拓撲搭建區域，配置調試區域四個主要功能區域。
5G組網仿真系統

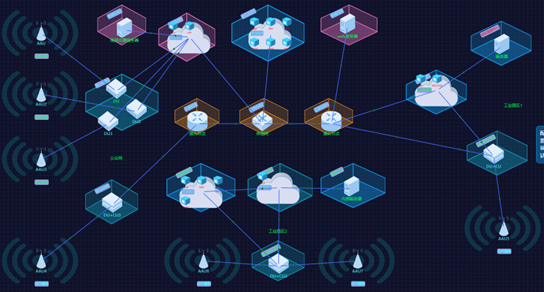

移動網絡拓撲搭建

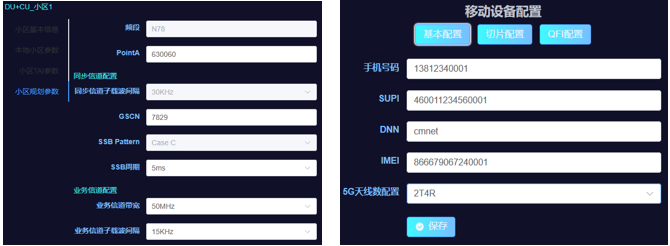

參數配置

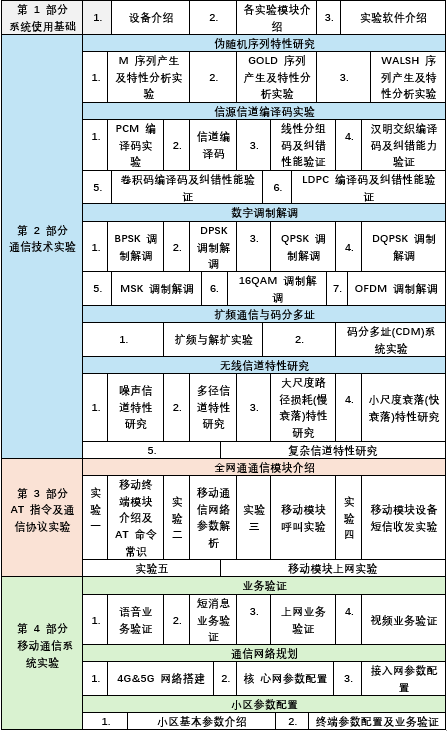

三、實驗課程
注：需要完整解決方案或申請<試用賬號>，請致電我公司（025-84585075）或發郵件到[email protected]獲取。
