5G與北斗（GPS）綜合應用實驗箱
一、簡述
5G與北斗（GPS）綜合應用實驗箱主要用于滿足相關專業學生完成電子技術課程設計與工程應用實訓，實驗箱標配工業級5G模塊、北斗與GPS模塊、WIFI模塊、微處理器模塊和7寸TFT液晶模塊，學生可通過關聯相關模塊進行基于5G模塊的通信業務開發、基于定位模塊位置數據解析和定位軟件開發等開發。

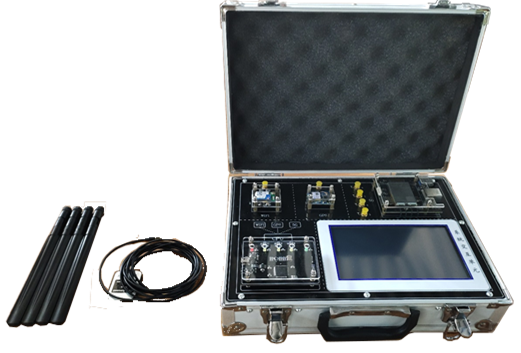

二、實驗箱圖片
三、技術參數
1、實驗箱整體采用模塊化結構，主處理器采用stm32f407，5G、北斗、WIFI模塊通信接口懸空，學生可自主設計模塊和處理器間的硬件接口；
2、5G模塊：5G模塊支持分集接收功能的 5G NR/LTE-A/UMTS/HSPA+無線通信模塊。

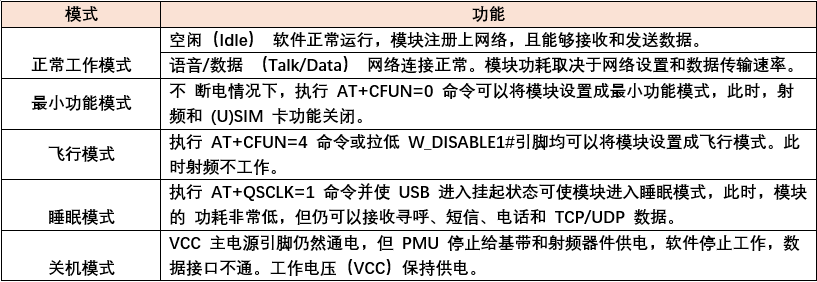

工作模式：

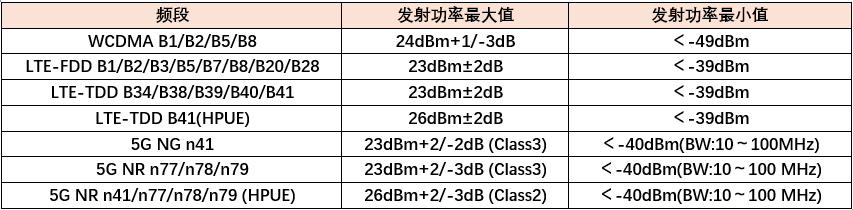

射頻輸出功率表
3、北斗定位模塊
北斗定位模塊是一款六合一多模衛星導航定位芯片，包含32個跟蹤通道，可以同時接收六個衛星導航系統的GNSS信號，并且實現聯合定位、導航與授時。模塊具有高靈敏度、低功耗、低成本等優勢，適用于車載導航、手持定位、可穿戴設備，可以直接替換ublox NEO系列模塊。

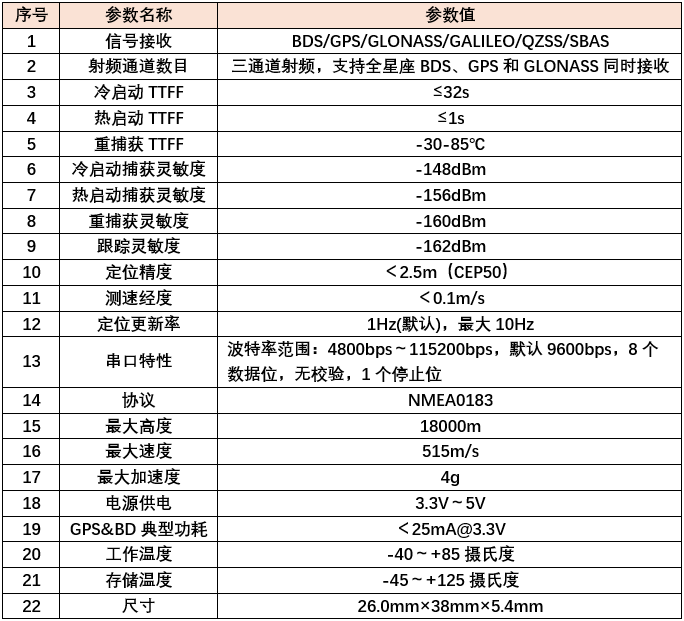

表1、基本參數

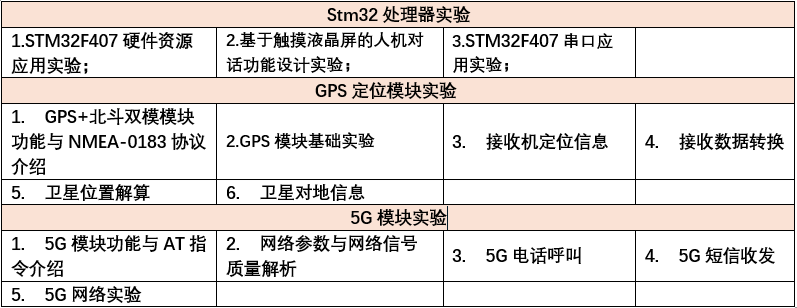

四、實驗類型
開發平臺綜合實驗
設計一個綜合軟件，7寸觸摸液晶顯示實驗箱位置信息（經緯度、海拔、當前時間，衛星對地速度、衛星仰角、方位角等），繪制天空圖；通過命令鍵選擇信息發送信道（5G或WIFI），相關信息能在手機或PC機上顯示。
注：需要完整解決方案或申請<試用賬號>，請致電我公司（025-84585075）或發郵件到[email protected]獲取。
