一、產品圖片

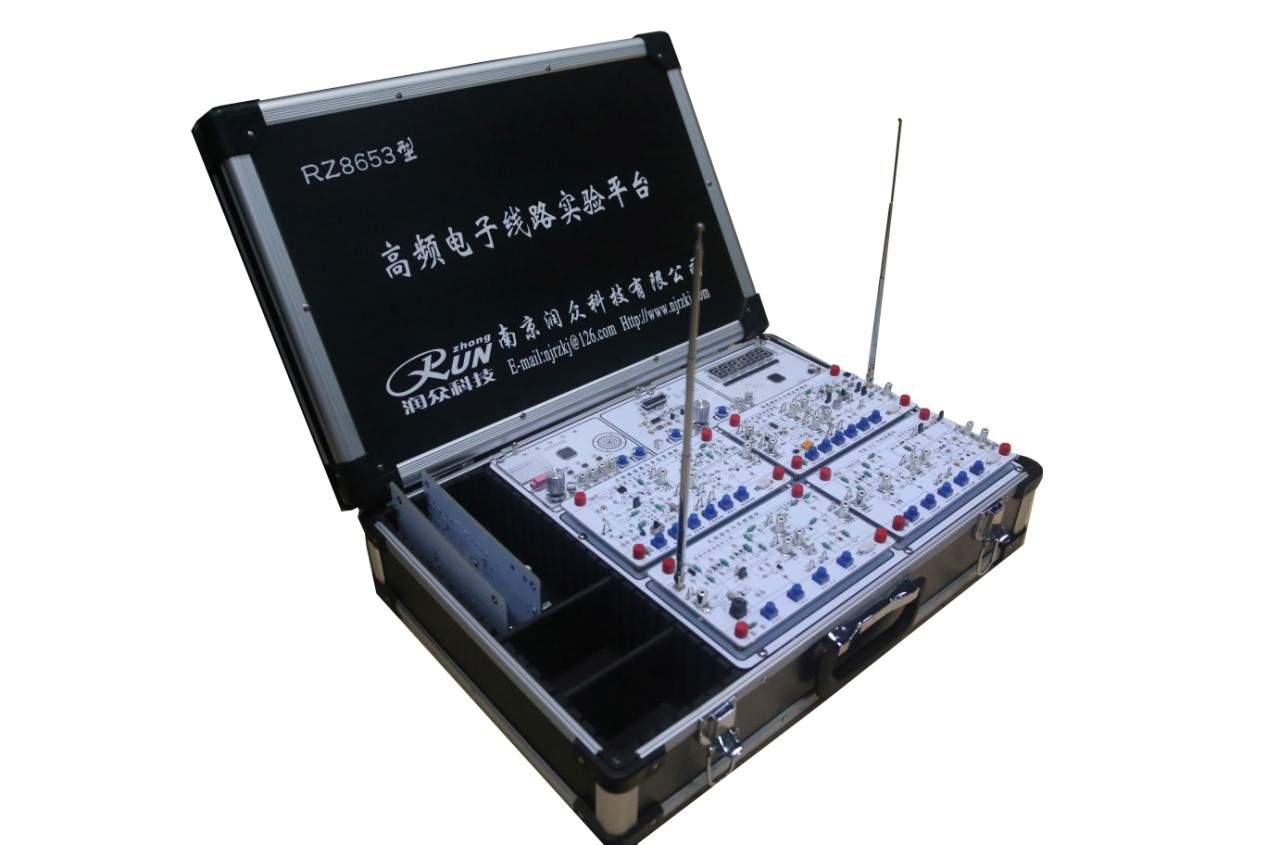

A.RZ8653高頻電子線路實驗箱
（圖片僅供參考）

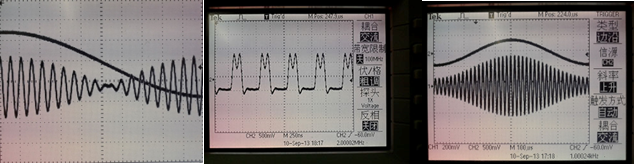

實測AM信號 實測DSB信號 實測功放過壓波形
二、產品特點
1.采用主板加模塊形式，主板內置DDS低頻信號源（函數信號、音樂信號、調制信號和載波信號同步的AM、DSB、FM波形）、麥克信號、DDS高頻信號源、頻率計。
2.實驗箱不用中周的電感耦合，提高實驗箱的穩定性和可靠性。
3.實驗單元模塊標注實驗原理圖，便于學生結合理論知識進行學習和分析。
4.能清楚地觀測到丙類功率放大器在信源電壓、電源電壓、負載變化時的“過壓”、“微過壓”、“臨界”、“欠壓”的工作狀態。
5.實驗箱單元模塊級聯后既能構成完整的調頻無線收發信機，又能構成完整的調幅無線收發信機。
6.調頻或調幅無線收發信機既能收發音頻模擬信號，也能收發數字信號。能基于高頻平臺進行分布式溫度采集。
7.實驗箱可選高頻電路故障診斷模塊(選配)，為提高學生分析問題和動手能力。
8.高頻故障設置與故障定位板功能：
a)、該功能板本身是一個完整的收信機，有天線、小信號放大、LC振蕩、三極管混頻、中放、檢波等模塊組成；
b)、功能板內置一套微處理器系統，配有USB接口（或射頻接口），借助于PC機有線或無線設置故障；
c)、故障設置掉電保護，故障號可在LED上顯示；
d)、收信機的每個功能模塊均可設置故障點，各模塊的故障點可任意組合，故障類型豐富；
e)、測試點與故障點設置合理，功能板可重復使用；
9．能提供高頻單元電路開發模塊（或重復使用），方便學生設計和實現自已期望的電路；

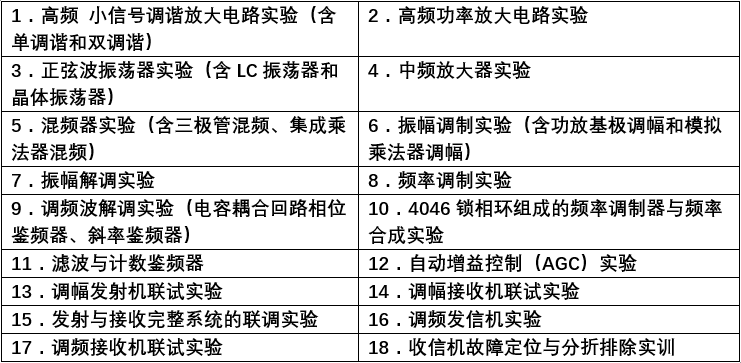

三．實驗類型
四．組成模塊

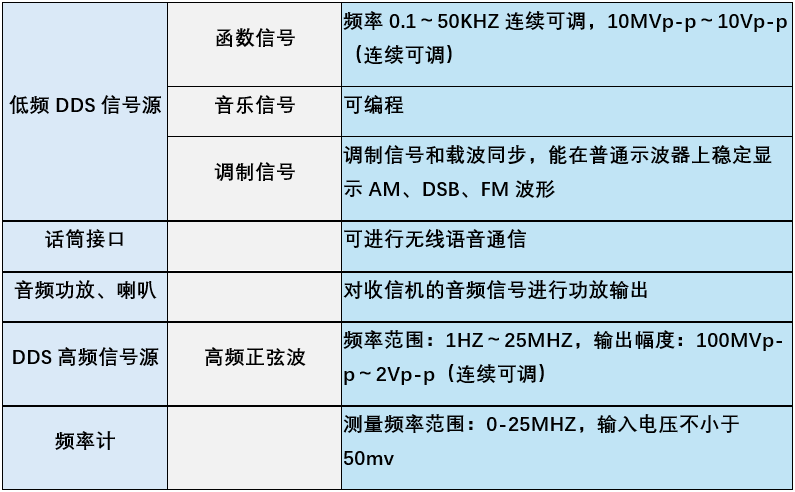

底板模塊：

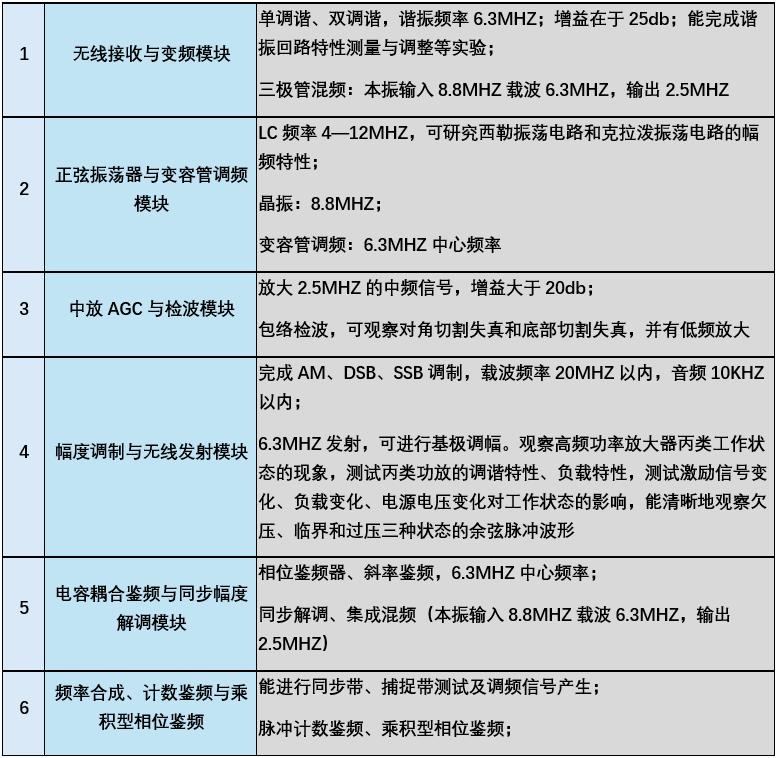

實驗模塊：

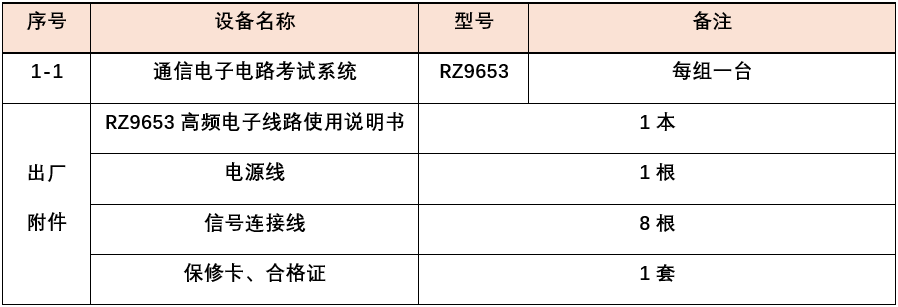

五．設備配置
注：需要完整解決方案或申請<試用賬號>，請致電我公司（025-84585075）或發郵件到[email protected]獲取。
