模擬電路實驗箱 RZ8659
一、產品概述：
實驗平臺采用主板加模塊結構，確保設備的可靠性和穩定性。模塊正面標有電路原理圖，便于學生理解電路組成及工作原理。各單元器件由鎖緊式插孔將引線引出，學生可按照各實驗項目自已動手搭建電路，培養學生的思維能力及動手能力。
配套基于瀏覽器的實驗電路仿真軟件，學生能在客戶端進行工作點調整、信號源參數配置、輸出信號測試等實驗預習。

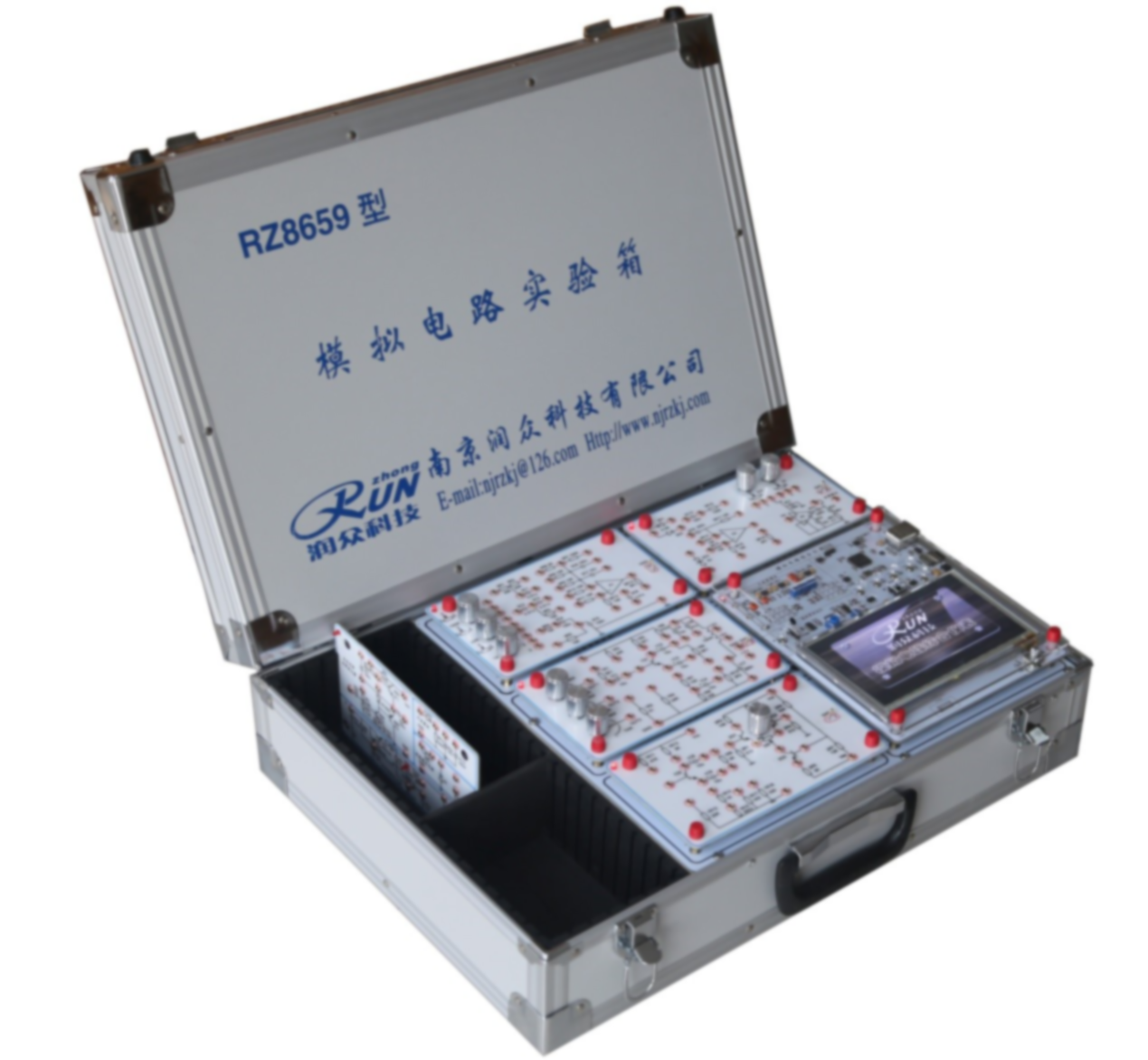

模電實驗箱圖片
二、技術指標：
1、信號源單元：電源輸入：AC 220V±10%，電源輸出：DC±12V／0.2A、DC＋5V／0.2A，所有直流電源均有過流保護,短路保護及自動恢復功能，AC 12V×2／0.2A、AC 9V×1／0.2A
2、可調電位器組：獨立電位器1KΩ、5KΩ、10KΩ、22KΩ、100KΩ。
3、實驗箱配置：晶體管放大電路模塊、差分放大器模塊、運算放大器模塊、波形變換模塊、功放與穩壓源模塊、信號源模塊、開發設計模塊

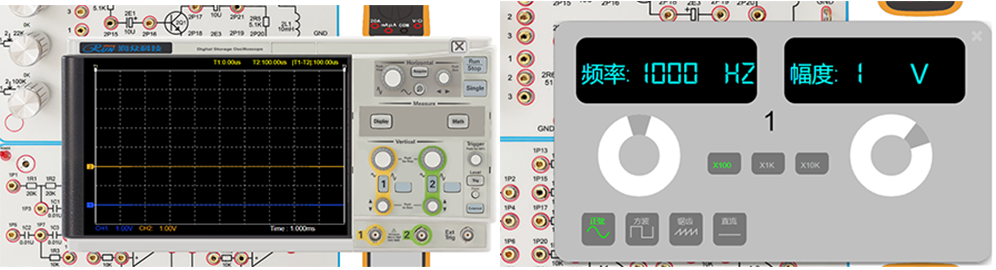

4、仿真軟件：平臺基于BS架構，學生能在瀏覽器上完成模擬電路原理仿真；同時軟件還集成了實驗所需的測試儀器，功能與真實示波器基本一致且可根據學校需求定制與校內一致的真實儀器界面，有助于學生的預習、復習。

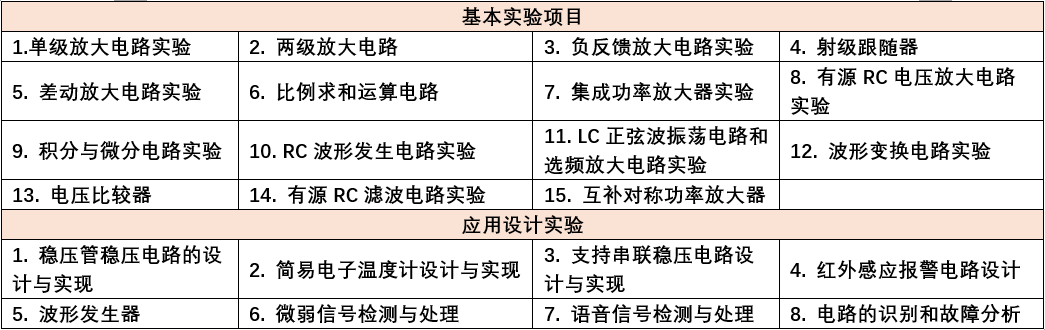

三、實驗目錄：
注：需要完整解決方案或申請<試用賬號>，請致電我公司（025-84585075）或發郵件到[email protected]獲取。
